事例　その１１　(2002年)

ARIOS_1

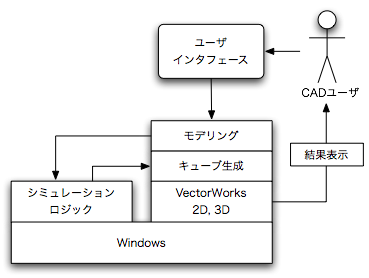

住環境シミュレーションシステム
ー　VectorWorksをベースにした高度なシステムインテグレーション例　ー

仕様：

顧客は住宅メーカー。住宅内の通風シミュレーションについて簡易計算方法を蓄積していた。この計算プログラムをもとに日照・通風シミュレーション機能をシステムに実装し、住宅設計段階で営業所が施主に対してプレゼンする段階で使いたい、という要望だった。ベースCADは従来から利用していたVectorWorksである。

モデリングは、当初のバージョンでは２次元でよい、しかし将来的には３次元、という要望だった。それを受けた当社は最初から３次元でモデリングするようにシステムを設計した。計算のためには、３次元の住宅を直方体で区切って（キューブ切り）いく必要があったが、キューブ切りの結果を確認することなどを考慮すると、最初から３次元の方が好都合だった。キューブが正しく生成されたかどうかを確認するために、VectorWorksの３次元機能を使えると判断したからだ。また、モデルをあとから３次元化する方法に比べて、大きな設計変更要素がなくなり、トータルで関係者の手間が少なく済むと考えた。

しかし問題は、簡単にここの住宅モデルを作成する「モデリング機能」のユーザインタフェースにあった。「営業所が施主の住宅を設計する段階で使う」という状況を想定して、モデリングは１棟を３０分〜１時間で入力できること、という条件が出されていた。リアルさを追求すれば内部構造は複雑になり、ユーザの操作も複雑になる。シミュレーションはキューブのサイズに丸めて計算するために、ある一定以上にモデルを細かく入力してもシミュレーション結果に影響しない。だからといってあまりに大雑把なモデルでは、たとえば開口部を変更してもシミュレーション結果が同じになってしまい、住宅設計を補助する目的が失われてしまう。

１）内部構造をどの程度にするか
２）入力をできるだけ簡単にするにはどうするか
３）実際のモデルの精度はどの程度か
４）シミュレーション計算の結果が納得できるか

システム設計の段階で、これらを総合的に判断して決定することはできなかった。最初の設計に基づいたモデリング機能は、使ってもらった結果、ほとんど作り直しになった。

受注から６ヶ月後に、何とか最初のバージョンを納品できたときは、正直ほっとした。
